Bonjour,

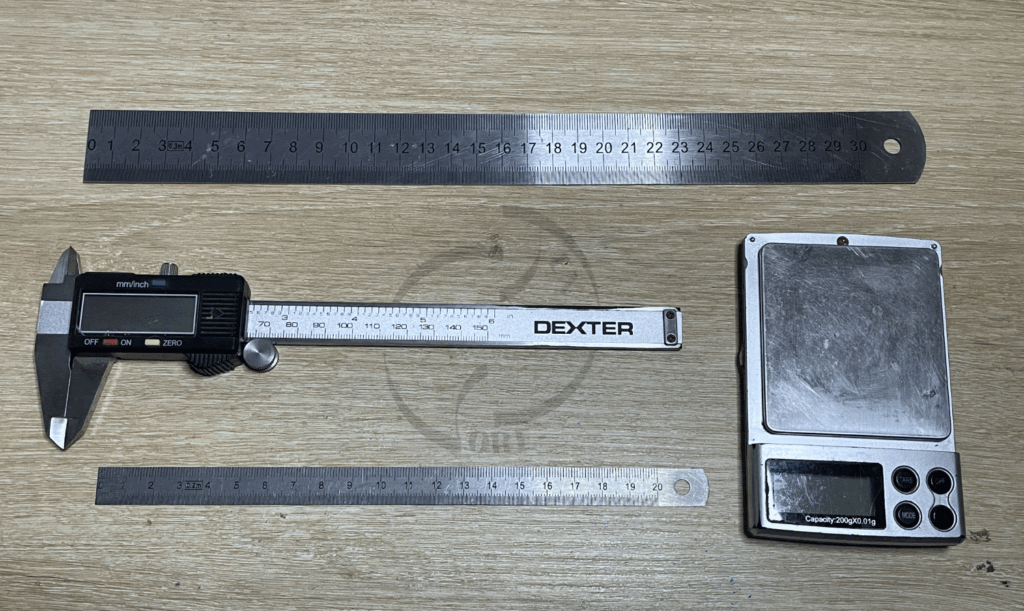

Il y a quelque temps, je vous parlais des différentes familles d’outils que j’utilise dans ma pratique du penmodding. Aujourd’hui, je commence par les « outils de mesure » (photo ci-dessus), qui sont parmi les premiers que je recommande d’acquérir.
En plus des outils physiques, j’ai trouvé très précieux le Pen Index (>lien<), géré par Kronen, admin de IPMC. Ce répertoire recense de manière exhaustive les paramètres de chaque part de stylo utilisée en penmodding. Dans ma pratique, cet index n’est pas qu’une simple bibliothèque de valeurs : il me permet de faire des associations de poids et de mesures rapidement, sans avoir à manipuler directement toutes les pièces.
La liste suivante présente les outils dans l’ordre où je les ai moi-même acquis et selon l’usage que j’en fais au quotidien.

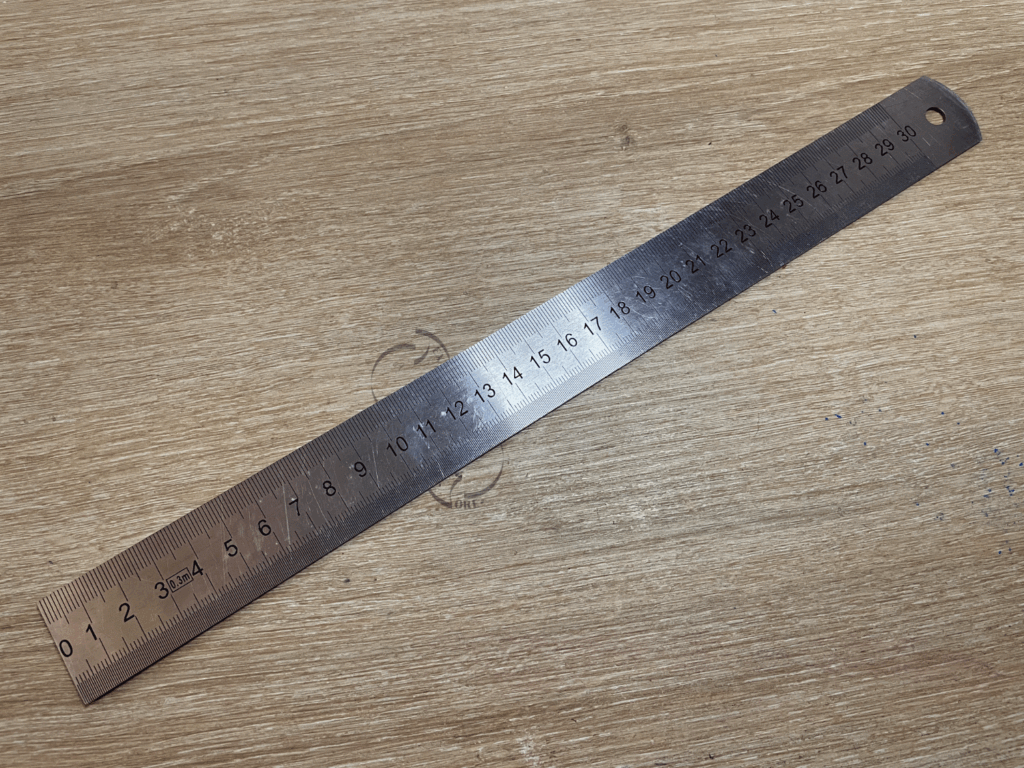

Le triple décimètre
Comme son nom l’indique, le triple décimètre permet de prendre des mesures jusqu’à 30cm. Dans ma pratique quotidienne, il m’est utile pour deux cas :
- Mesurer mes mods

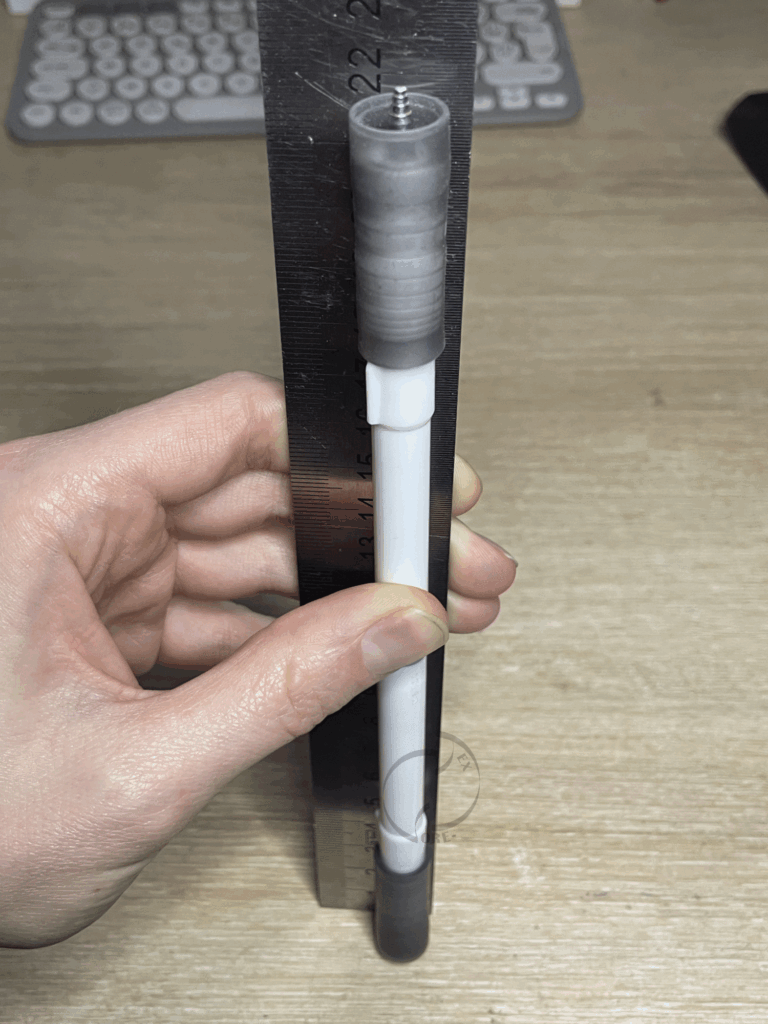

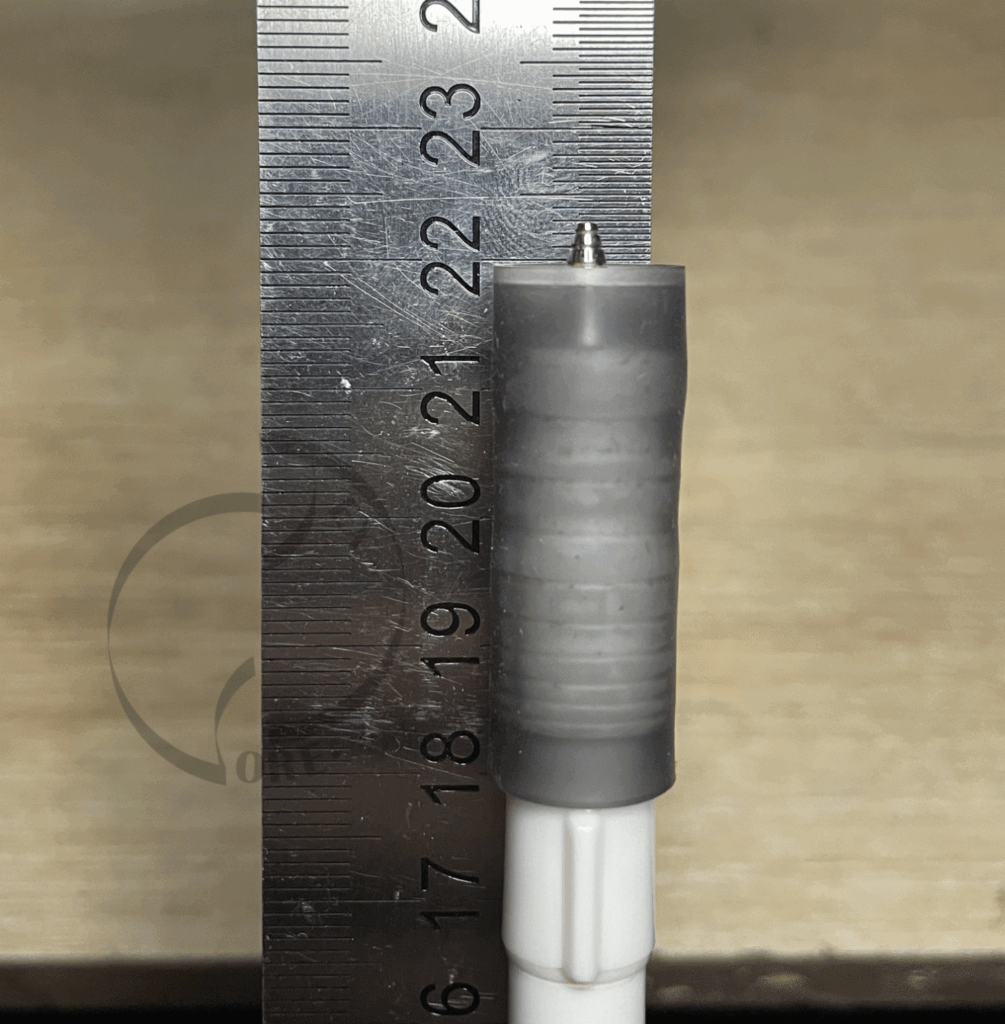

Pour une bonne précision, placer le mod contre la règle à la verticale, les deux contre la table :
Puis vérifier :

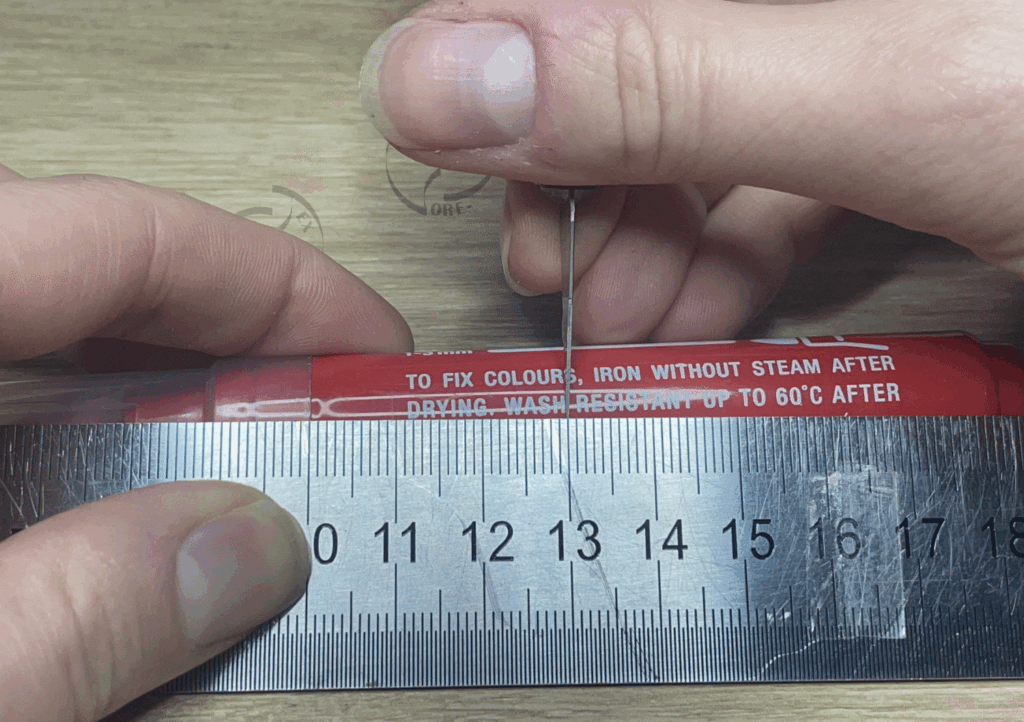

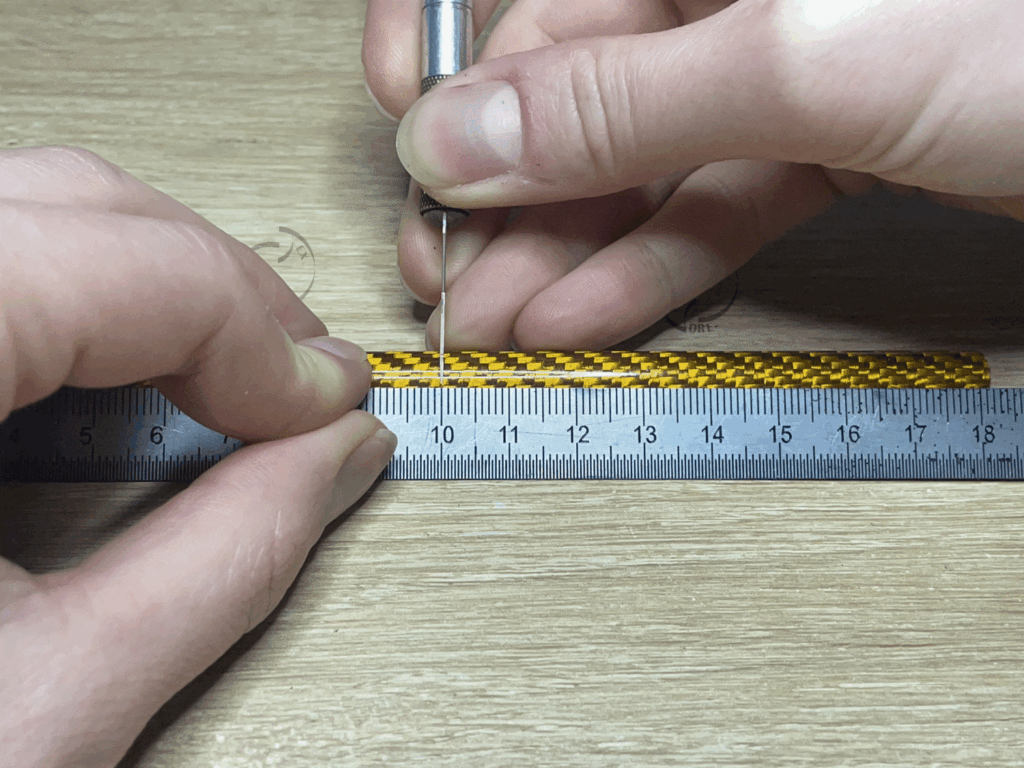

- Placer des repères de découpe sur des corps et caps à gros diamètres (>11mm) :

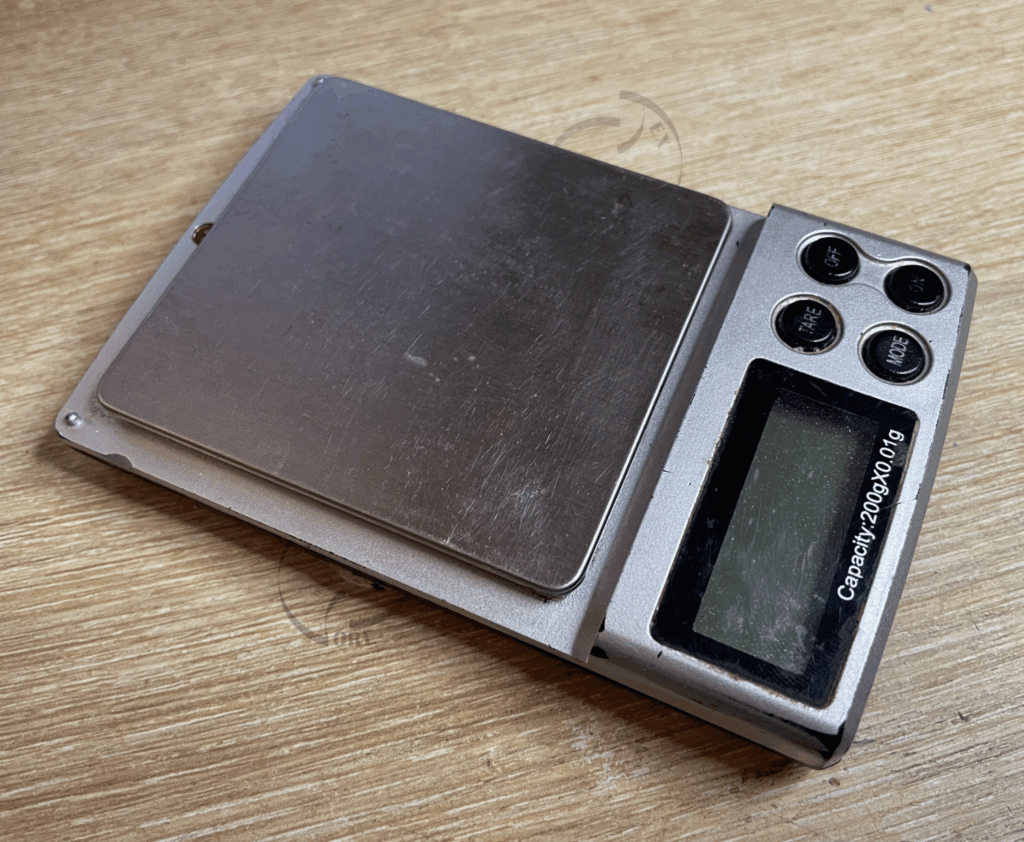

La balance de précision
La balance de précision m’est utile dans quatre cas :

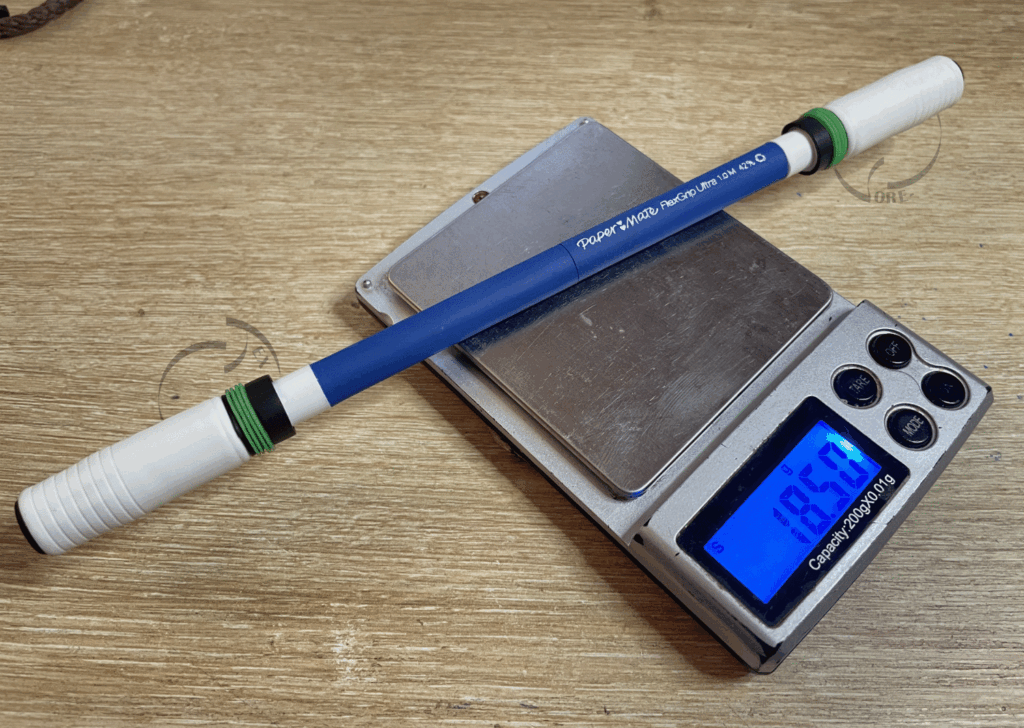

- connaitre la masse du mod. Au-delà du simple poids, ce qui compte c’est comment la masse est ressentie dans les doigts. Buster CYL et DR.KT sont un bon exemple : masses similaires, mais usages différents (powertrick vs polyvalent) grâce à leur diamètre et répartition. C’est toute la subtilité du penmodding.
- lors d’une fabrication d’un single sided mod, cela me permet de vérifier que le poids de la partie avant soit à peu près équivalente à celle de l’arrière. Pour moi c’est une condition importante pour créer un bon single sided.
- lors de la fabrication d’un double sided ayant un degré de difficulté/complexité élevé, cela me permet de vérifier que chaque extrémités pèsent le même poids à +/- 0.05g et pour ainsi être sûr que le mod soient le plus équilibré possible. Dans le cas contraire, je démonte tout et je pèse chaque partie de chaque côté et je vérifie d’où vient l’erreur.

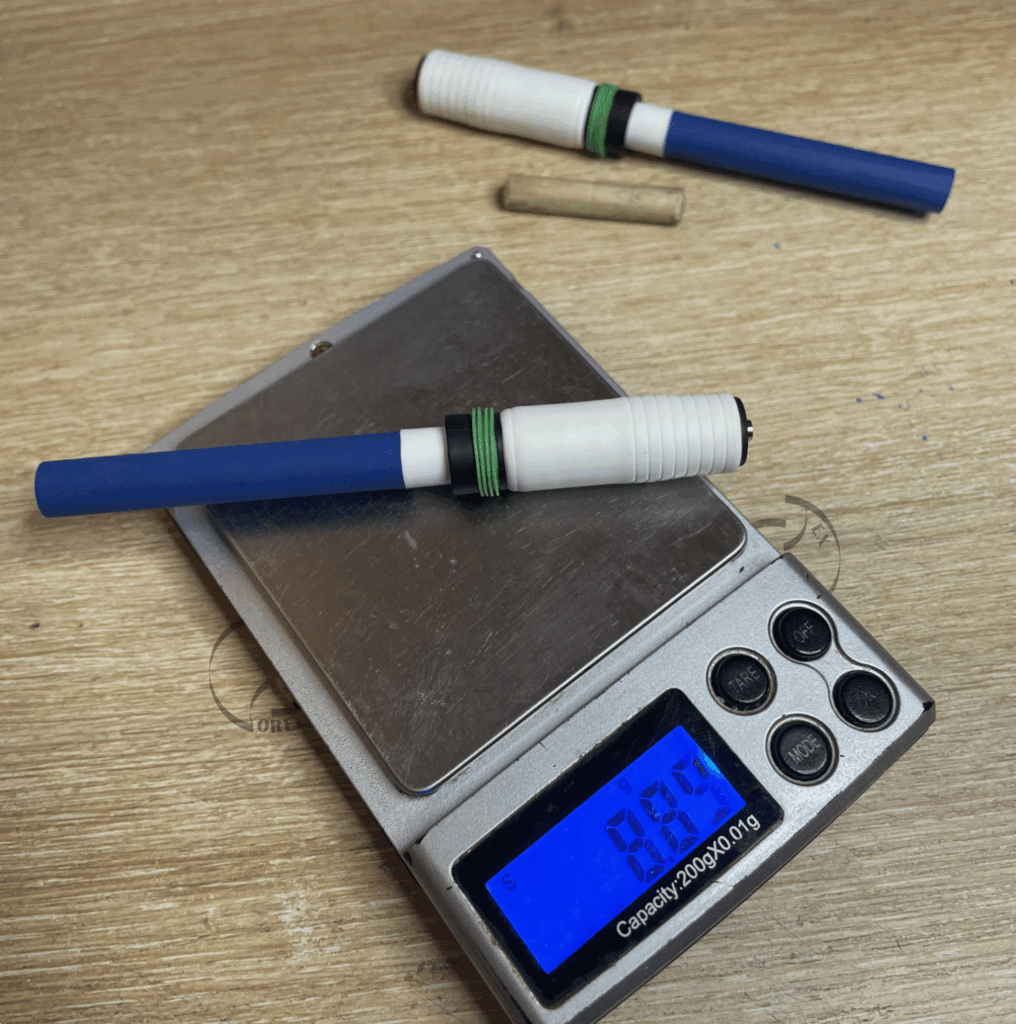

Côté 1 :

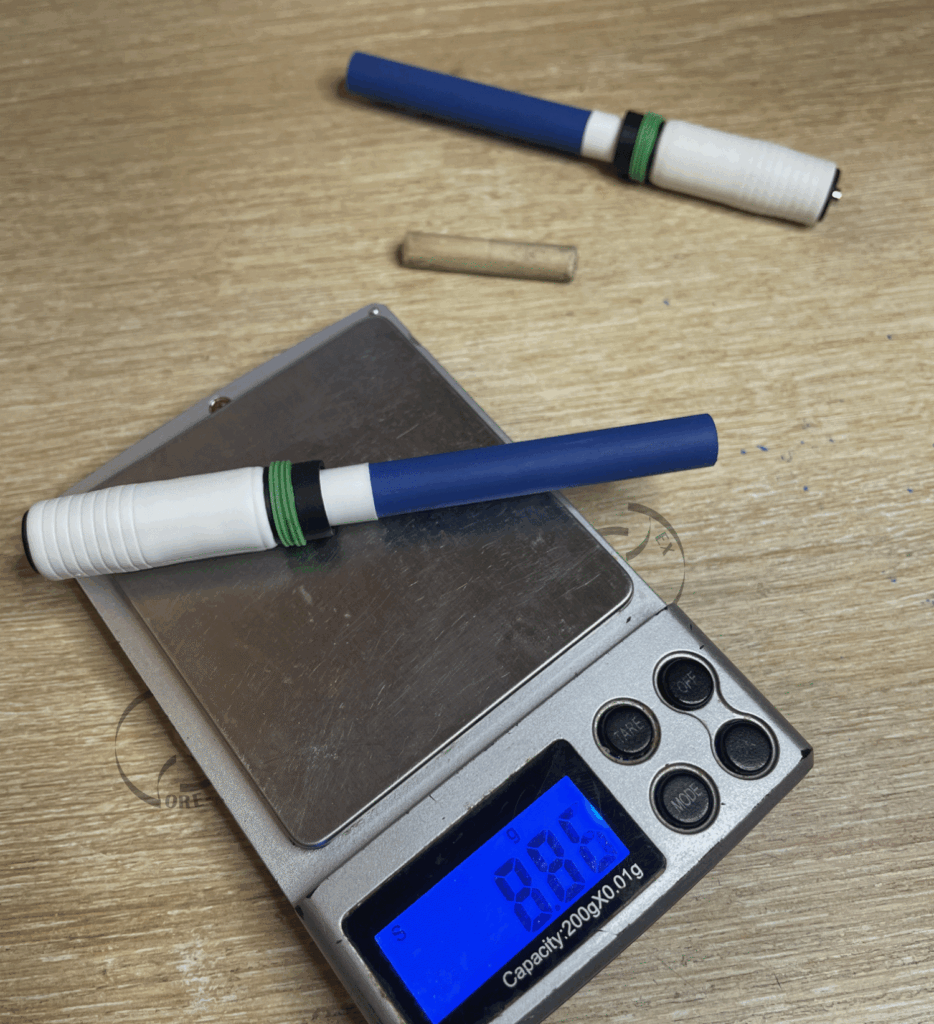

Côté 2 :
- Connaitre la masse d’une partie de stylo non recensée pour enrichir le Pen Index.

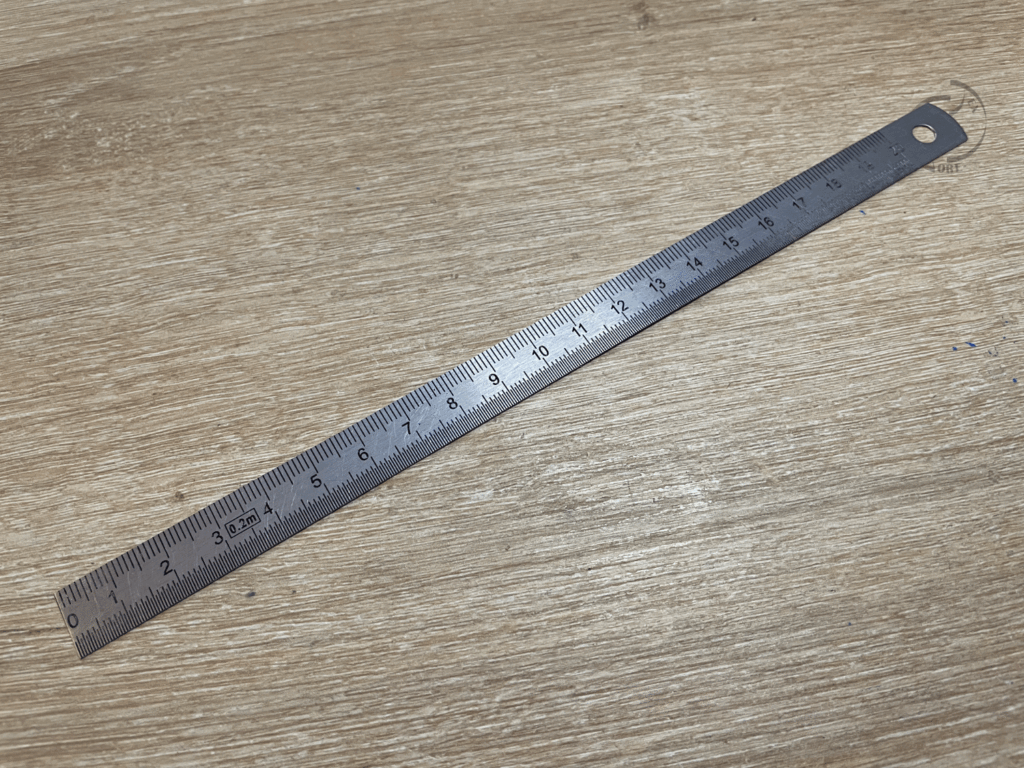

Le double décimètre
Comme son nom l’indique, le double décimètre permet de prendre des mesures jusqu’à 20cm. Dans ma pratique quotidienne, puisqu’il est plus court et plus léger qu’un triple décimètre, il m’est utile pour différents cas :
- mesurer et vérifier de manière grossière les longueurs des parts pour avoir une idée globale de ce que je suis en train de créer ; pratique pour des prototypes

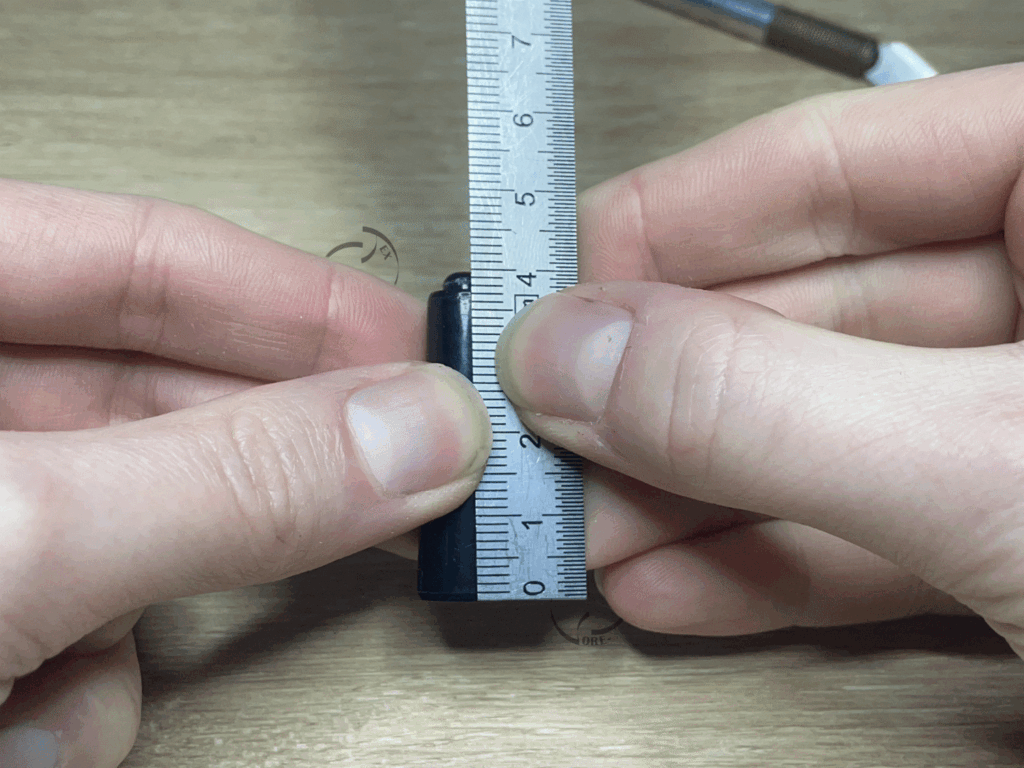

- placer des repères de découpe sur des corps, des caps, des grips et des tips de petits diamètres (<10mm)
Le pied à coulisse
Au-delà de la précision de mesure (au centième près), le pied à coulisse m’a vraiment ouvert les yeux sur le potentiel de chaque partie de stylo.
Par exemple, en mesurant ce cap de Fibralo à 8,60mm, j’ai pu rapidement identifier plusieurs usages possibles :
- un connecteur pour corps d’emboss
- une partie où un cap de CT peut se fixer
- une extension de corps de dong.a
- un cap pour corps de flexgrip
- …
Bien sûr, on peut faire ces associations avec une simple règle, mais la précision du pied à coulisse change vraiment la donne dans la qualité des associations.
Pour un corps, savoir si la forme est conique/effilé ou bien droite en mesurant chaque extrémité :
- utile dans le cas où je souhaite créer un outsert
- mais aussi pour la création de mod en construction VGG. Un mod avec deux corps en VGG n’aura pas la même distribution de poids si les corps sont reliés par leur côté le plus large (cf Menowa VGG) ou le moins large le moins large (cf Oil Nut de Tilt). Il n’y aura pas non plus le même effet visuel.
La construction du corps du VT CYL ci-dessous est fait avec deux Supertip en VGG, reliés par les parties les plus fines du corps :
Par contre, cette version là du VT CYL a les corps de Supertip reliés dans l’autre sens.
De la même façon que la balance de précision, le pied à coulisse permet de connaitre la longueur, le diamètre interne/externe d’une partie de stylo non recensée pour enrichir le Pen Index.
Ces outils de mesure m’accompagnent depuis des années et ont vraiment transformé ma façon de travailler. Si vous débutez, commencez simplement avec ce que vous avez sous la main – une règle suffit pour bien des choses. Vous découvrirez progressivement quels outils correspondent le mieux à votre pratique.
Il est probable que je vienne enrichir cet article avec le temps.
Merci d’avoir pris le temps de lire et rendez-vous dans le prochain article pour parler des outils de coupe !
-VT
